Comment refroidir un moteur à engrenages CC sans balais
En tant que fournisseur de confiance deMoteur à engrenages CC sans balais, je comprends l’importance de maintenir ces moteurs en fonctionnement à une température optimale. La surchauffe peut réduire considérablement la durée de vie et l’efficacité d’un motoréducteur à courant continu sans balais, entraînant des réparations coûteuses et des temps d’arrêt. Dans cet article de blog, je partagerai quelques méthodes efficaces pour refroidir ces moteurs, garantissant ainsi leurs performances et leur fiabilité à long terme.
Comprendre la génération de chaleur dans les moteurs à engrenages CC sans balais
Avant d'aborder les méthodes de refroidissement, il est crucial de comprendre d'où vient la chaleur dans les moteurs à engrenages CC sans balais. La chaleur est principalement générée par deux sources principales : les pertes électriques et les pertes mécaniques.
Les pertes électriques se produisent en raison de la résistance dans les enroulements du moteur. Lorsqu'un courant électrique traverse les enroulements, une partie de l'énergie électrique est convertie en chaleur selon la loi de Joule ((P = I^{2}R), où (P) est la perte de puissance, (I) est le courant et (R) est la résistance).
Les pertes mécaniques, quant à elles, sont causées par le frottement des roulements et des engrenages. Le mouvement des composants internes du moteur les uns contre les autres génère de la chaleur. De plus, les pertes magnétiques peuvent également contribuer à la génération de chaleur, en particulier dans le noyau du moteur, en raison de l'hystérésis et des courants de Foucault.
Refroidissement par convection naturelle
L'un des moyens les plus simples et les plus rentables de refroidir un motoréducteur à courant continu sans balais consiste à utiliser la convection naturelle. Cette méthode repose sur le flux naturel d’air autour du moteur pour évacuer la chaleur.
Lorsque le moteur chauffe, l'air en contact avec la surface du moteur se réchauffe et monte. De l’air plus frais entre ensuite pour le remplacer, créant un flux d’air continu qui aide à dissiper la chaleur. Pour améliorer le refroidissement par convection naturelle, le moteur doit être installé dans un endroit bien ventilé. Évitez d'enfermer le moteur dans des espaces restreints ou de le placer à proximité d'appareils générateurs de chaleur.

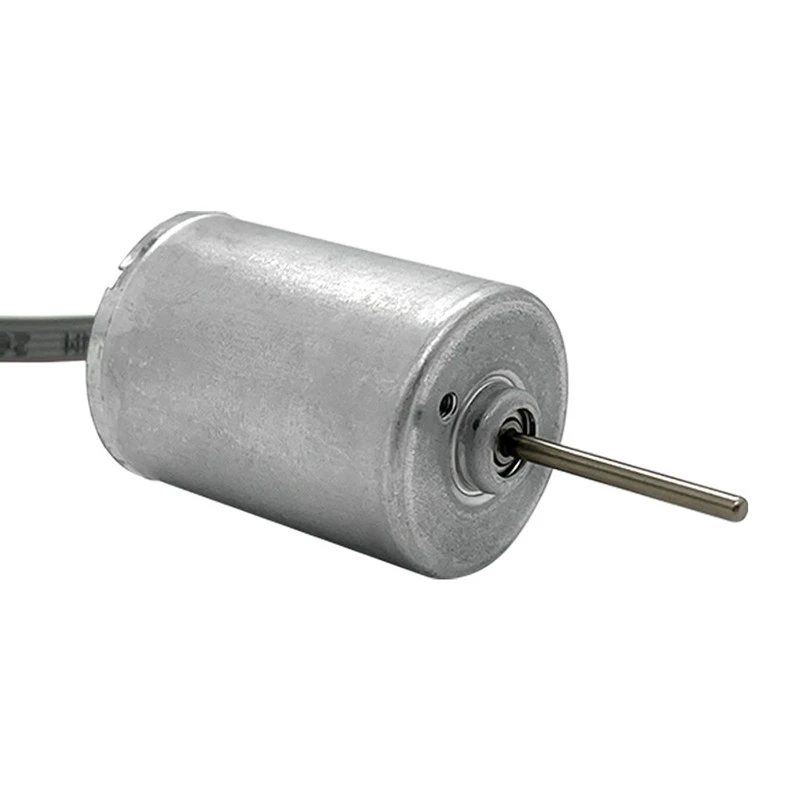

La conception du boîtier du moteur peut également jouer un rôle important. Les moteurs avec des ailettes sur la surface extérieure ont une plus grande surface, ce qui augmente la zone de contact entre le moteur et l'air ambiant, facilitant ainsi un meilleur transfert de chaleur. NotreMoteur à engrenages CC sans balais à couple élevéest conçu avec des structures d'ailettes optimisées pour améliorer le refroidissement par convection naturelle.
Refroidissement par air forcé
Lorsque la convection naturelle n'est pas suffisante pour maintenir le moteur à une température appropriée, un refroidissement par air forcé peut être utilisé. Cette méthode utilise des ventilateurs pour souffler de l'air sur le moteur, augmentant ainsi le taux de transfert de chaleur.
Des ventilateurs externes peuvent être installés à proximité du moteur pour diriger un flux d'air frais sur sa surface. Les ventilateurs axiaux sont couramment utilisés à cette fin car ils peuvent générer un flux d'air à volume élevé. Les ventilateurs peuvent être alimentés par la même alimentation électrique que le moteur ou par une source distincte, en fonction des exigences spécifiques de l'application.
Dans certains cas, le moteur peut également être conçu avec un ventilateur de refroidissement intégré. Ceci est particulièrement utile dans les applications où l'espace est limité. Le ventilateur peut être fixé à l'arbre du moteur, de sorte qu'il tourne chaque fois que le moteur tourne, assurant ainsi un refroidissement continu.
Refroidissement liquide
Le refroidissement liquide est une méthode de refroidissement plus avancée et plus efficace pour les moteurs à engrenages CC sans balais, en particulier dans les applications à haute puissance. Il s'agit de faire circuler un liquide de refroidissement autour du moteur pour absorber la chaleur, puis de transférer la chaleur du moteur vers un radiateur ou un échangeur de chaleur.
L'eau est un liquide de refroidissement couramment utilisé en raison de sa capacité thermique spécifique élevée, ce qui signifie qu'elle peut absorber une grande quantité de chaleur sans augmentation significative de la température. Cependant, dans certaines applications, d'autres liquides de refroidissement tels que des mélanges glycol-eau peuvent être utilisés pour éviter le gel à basse température.
Le système de refroidissement liquide se compose généralement d'une pompe, de canaux de liquide de refroidissement dans le boîtier du moteur et d'un échangeur de chaleur. La pompe fait circuler le liquide de refroidissement à travers les canaux, où il absorbe la chaleur du moteur. Le liquide de refroidissement chauffé s'écoule ensuite vers l'échangeur de chaleur, où il libère la chaleur vers l'air ambiant ou un autre fluide de refroidissement.
Dissipateurs de chaleur
Les dissipateurs thermiques sont des dispositifs de refroidissement passifs qui peuvent être utilisés en combinaison avec d'autres méthodes de refroidissement pour améliorer la dissipation thermique. Un dissipateur thermique est un composant de grande surface, généralement constitué d'un matériau hautement conducteur thermique tel que l'aluminium ou le cuivre.
Il est fixé au boîtier du moteur ou à d'autres composants générateurs de chaleur. La chaleur du moteur est transférée au dissipateur thermique par conduction, puis dissipée dans l’air ambiant par convection. Les dissipateurs thermiques peuvent se présenter sous différentes formes et tailles, y compris les dissipateurs thermiques à ailettes, qui comportent une série d'ailettes pour augmenter la surface et améliorer le transfert de chaleur.
Matériaux d'interface thermique (TIM)
L'utilisation de matériaux d'interface thermique peut améliorer considérablement le transfert de chaleur entre le moteur et les composants de refroidissement tels que les dissipateurs thermiques ou les plaques refroidies par liquide. Lorsque deux surfaces solides sont en contact, il existe toujours de petits espaces d’air entre elles. Ces entrefers agissent comme des isolants et réduisent l’efficacité du transfert de chaleur.
Des matériaux d'interface thermique, tels que des graisses thermiques, des tampons et des matériaux à changement de phase, sont utilisés pour combler ces lacunes. Ils ont une conductivité thermique élevée et peuvent améliorer le contact entre le moteur et le composant de refroidissement, permettant ainsi de transférer davantage de chaleur hors du moteur.
Surveillance et contrôle
En plus de mettre en œuvre des méthodes de refroidissement, il est également important de surveiller la température du motoréducteur à courant continu sans balais. Des capteurs de température peuvent être installés sur le moteur pour mesurer en continu sa température.
Sur la base des relevés de température, un système de contrôle peut être utilisé pour ajuster le système de refroidissement. Par exemple, si la température du moteur dépasse un certain seuil, le système de contrôle peut augmenter la vitesse du ventilateur de refroidissement ou activer la pompe de refroidissement liquide. Cela garantit que le moteur fonctionne toujours dans une plage de température sûre.
Conclusion
Un refroidissement adéquat est essentiel au fonctionnement fiable des motoréducteurs CC sans balais. En comprenant les sources de génération de chaleur et en employant des méthodes de refroidissement appropriées telles que la convection naturelle, le refroidissement par air forcé, le refroidissement liquide, les dissipateurs thermiques et les matériaux d'interface thermique, vous pouvez garantir que votre moteur fonctionne à une température optimale, prolongeant ainsi sa durée de vie et améliorant son efficacité.
Si vous avez besoin de haute qualitéMoteur à engrenages CC sans balaisou si vous avez des questions sur le refroidissement du moteur, n'hésitez pas à nous contacter pour plus d'informations et pour discuter de vos besoins spécifiques. Nous sommes là pour vous proposer les meilleures solutions pour vos applications.
Références
- Chapman, SJ (2012). Fondamentaux des machines électriques. McGraw-Colline.
- Krause, PC, Wasynczuk, O. et Sudhoff, SD (2013). Analyse des machines électriques et des systèmes d'entraînement. Wiley.
